Stratos ECO sans pied

DDSTRATOS-ECOTV
2 980,00 CHF
TTC

Veuillez nous contacter pour les délais de livraison et les frais de port.

Quantité
Sur commande


Paiement sécurisé



Livraison en Suisse uniquement

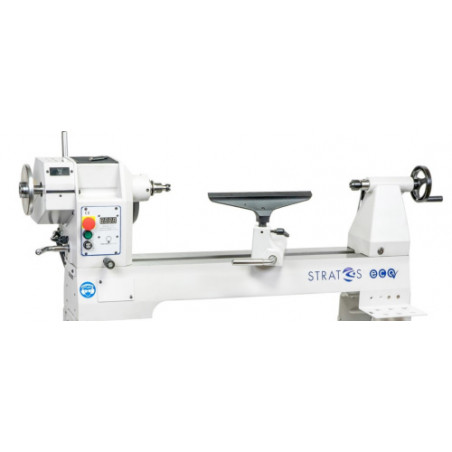

La fameux tour STRATOS est maintenant disponible en version ECO avec un très bon rapport qualité/prix !

Le STRATOS ECO réunit toutes les caractéristiques importantes que l'on attend d'un tour moderne et de qualité. Malgré son équipement réduit à l'essentiel, il offre de nombreux avantages importants du STRATOS FU-230 éprouvée.

Les points suivants font du STRATOS ECO un tour à bois exceptionnel dans le segment de prix moyen :

    Fonctionnement particulièrement silencieux pour le tournage de coupes, de vases, de bois longs et à la volée grâce à une construction massive en fonte grise.
    Pieds en fonte larges et lourds pour une stabilité optimale et un meilleur amortissement des vibrations.
    Pointes parfaitement alignées, condition idéale pour le tournage d'instruments d'écriture, de miniatures et de bois de bout, ainsi que pour des résultats de perçage propres.

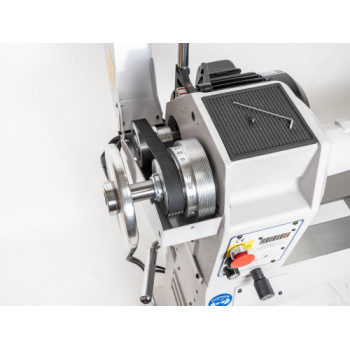

    Grande plage de vitesses de rotation sur les deux poulies ; ainsi, une grande partie des pièces peut être usinée sans changement d'étage de la courroie
    Moteur puissant avec convertisseur de fréquence, particulièrement avantageux pour le tournage de saladiers.

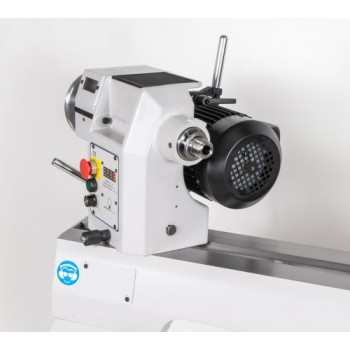

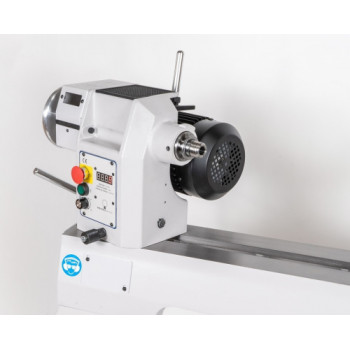

    Grande facilité d'utilisation : poupée fixe rotative et coulissante, rééquipement rapide pour le tournage extérieur, montage possible d'un banc supplémentaire (en option) comme dispositif de tournage extérieur sur plusieurs points de fixation

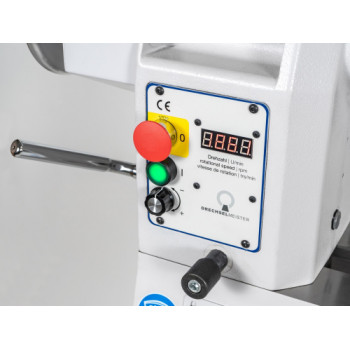

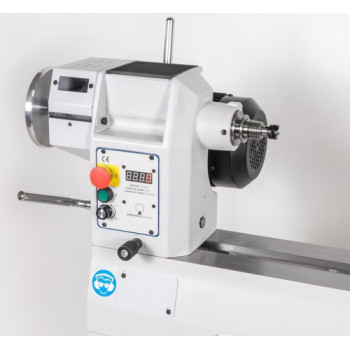

    Fonctions de commande facilement accessibles directement sur la tête de la broche :
    Interrupteur MARCHE (vert - lumineux), bouton champignon d'ARRÊT D'URGENCE, bouton rotatif pour le réglage de la vitesse de rotation et affichage numérique de la vitesse de rotation

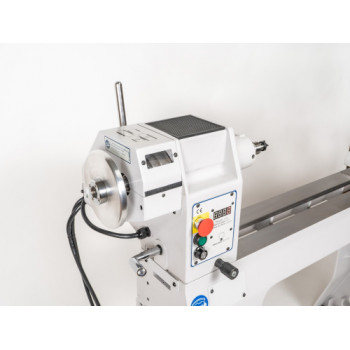

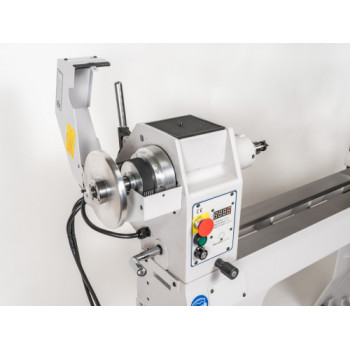

    Volant massif de grande dimension sur la tête de tour.
    Grande hauteur de pointe d'environ 230 mm pour l'usinage de pièces de grand diamètre.
    Fourreau de contre-poupée avec course de 100 mm avec broche à filet trapézoïdal pour une avance de fourreau particulièrement souple et rapide, avec système de changement rapide pour fourreau de perçage (préparé pour le fourreau de perçage ER-25 disponible en option !)*.

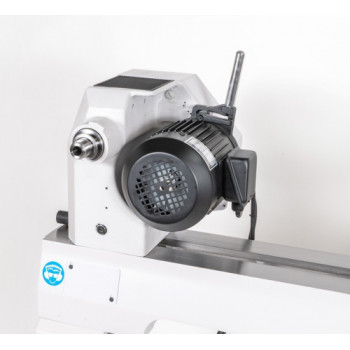

    Convertisseur de fréquence de dernière génération, monté dans son propre boîtier sur la jambe gauche en fonte.
    Monté sur le boîtier du variateur de fréquence : Interrupteur principal pour la mise hors tension de la machine, interrupteur pour la marche avant/arrière
    Pieds réglables massifs avec filetage M20 sur les pieds en fonte
    Broche M33 x 3,5 avec rainure de sécurité d'écoulement ASR (Euro)

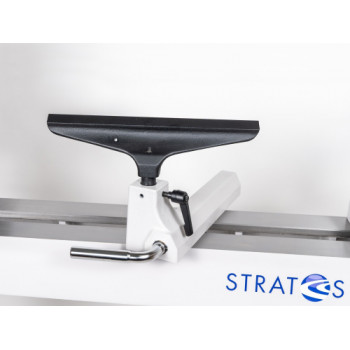

    Porte-outils massif 350 mm.
    Largeur de pointe extensible grâce à un banc supplémentaire disponible en option (qui peut également être utilisé comme dispositif de tournage externe).

*(Explications sur le système de fourreau de perçage ER25 :
Le système de changement rapide de fourreau sur la contre-poupée de la STRATOS ECO permet d'utiliser un fourreau de perçage avec le système de pince de serrage ER25 de haute qualité. Ainsi, les forets peuvent être serrés directement et avec précision dans la pince de serrage ER25 appropriée, sans utiliser de mandrin de perçage séparé ou sans perdre la largeur de la pointe lors du perçage.
Les pinces de serrage ER25 sont extrêmement précises et ont fait leurs preuves depuis des années dans le travail du bois, mais aussi et surtout dans le travail des métaux.
La broche à filet trapézoïdal pour le réglage du fourreau sur la STRATOS ECO assure une avance facile et rapide, ce qui est un avantage supplémentaire pour le système. Étant donné que le fourreau de perçage ER25 est utilisé exclusivement dans le but de percer dans la contre-pointe et n'est pas utilisé dans le cadre du fonctionnement normal de la machine, il n'y a aucun risque d'endommager le filetage fin pour l'écrou de serrage ER25 !
Le fourreau de perçage ER25, les pinces de serrage ER25 et les forets sont disponibles en option) !

Données techniques :

    hauteur de pointe env. 230 mm
    Diamètre de rotation env. 455 mm (avec le dispositif de rotation externe en option 800 mm !)
    Largeur de pointe env. 700 mm (extensible !)
    Raccord de broche M33 x 3,5 avec rainure de sécurité d'écoulement ASR (Euro)*.
    Broche et contre-poupée cône CM2
    Vitesses de rotation (2 niveaux de courroie) : 60 - 1.350 tr/min et 180 - 3.750 tr/min
    Course du fourreau 100 mm (avec échelle graduée et filetage trapézoïdal)
    Moteur 2 CV (raccordement 230 V)
    Poids 177 kg

* Avec rainure de sécurité d'écoulement ASR (Euro) !

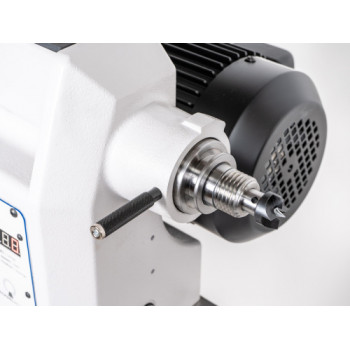

Cette machine à tourner est équipée d'une broche de dernière génération.
Sur la broche avec filetage M33 x 3,5 se trouve une rainure pour le système de sécurité d'écoulement ASR-(Euro-) !
Les accessoires adaptés (p. ex. mandrins de serrage et plateaux d'entraînement avec une rainure de sécurité d'écoulement) peuvent être fixés sur la broche au moyen d'une bague de serrage disponible séparément, ce qui empêche l'écoulement éventuel d'une pièce !

(Explication du système ASR (Euro) : le système de sécurité ASR (Euro) s'est imposé pour éviter le risque d'écoulement de la pièce, même en cas d'objets à tourner lourds ou déséquilibrés. Pour des raisons de sécurité, les tours à bois modernes disposent d'un frein moteur qui, après l'arrêt de la machine, freine la pièce jusqu'à l'arrêt complet. Comme la force est ici générée dans le sens inverse du filetage, il peut se produire ce que l'on appelle un "écoulement" du plateau ou du mandrin qui maintient l'outil. Même si l'on utilise le tour à bois dans le sens inverse de la rotation grâce à un commutateur (par ex. lors du ponçage de la pièce), la force travaille dans le sens inverse du filetage de la broche.
Jusqu'à présent, les accessoires de tournage tels que les mandrins ou les disques à surfacer étaient fixés à la broche du tour à l'aide de vis. Ces vis de fixation peuvent endommager le filetage de la broche, car elles exercent une pression contre la broche. Avec le système de sécurité d'écoulement ASR (Euro), la sécurité fonctionne avec une bague de serrage disponible séparément qui relie mécaniquement la broche au disque à surfacer par exemple et évite ainsi les dommages).

Équipement de base :

    Avec lit de fonte, pieds en fonte, ainsi que broche et contre-poupée en fonte
    Entraîneur à quatre dents 25 mm CM2
    Contre-pointe CM2
    Vitesse réglable en continu par convertisseur de fréquence et 2 niveaux de courroie
    Partie supérieure du support manuel 350 mm (tourillon 25,4 mm)
    Préparé pour un lit supplémentaire en option (= rallonge de lit combinée / dispositif de rotation extérieur)
    Poupée pivotante et déplaçable
    Double cône CM2 pour un alignement rapide et facile de la broche (après le pivotement de la poupée)
    Moteur avec marche avant et arrière
    Volant de commande
